Podłączenie rolety 5 przewodów – wyjaśnienie krok po kroku

Podziel się:

Masz roletę z pięcioma żyłami i chaos w puszce? Spokojnie, podłączenie rolety 5 przewodów nie musi być stresujące. W tym poradniku przeprowadzimy Cię przez temat krok po kroku: rozpoznamy kolory, pokażemy proste schematy z łącznikiem i przekaźnikiem, podpowiemy, jak uniknąć najczęstszych błędów oraz jak szybko sprawdzić, czy wszystko działa. Chcesz ogarnąć to raz, a dobrze? Wejdź z nami w szczegóły i czytaj dalej, żeby bezpiecznie i pewnie podłączyć swoją roletę. Zaczynamy!

Podłączenie rolety 5 przewodów – wprowadzenie

Chcesz, żeby roleta działała niezawodnie, reagowała na każde polecenie i nie sprawiała kłopotów po montażu? Dobrze trafiłeś. Pokażemy Ci, jak podejść do tematu świadomie: zrozumiesz, co oznacza pięć żył, jak działają kierunki „góra” i „dół”, dlaczego krańcówki są Twoim sprzymierzeńcem oraz jakie masz możliwości sterowania – od klasycznego łącznika po gotowe rozwiązania smart. Z takim fundamentem podejmiesz właściwe decyzje, unikniesz błędów i szybciej uruchomisz roletę tak, jak potrzebujesz. Czytaj dalej!

Czym jest roleta 5-przewodowa i kiedy się ją stosuje?

Mówimy o roletach z napędem rurowym zasilanym z sieci 230 V, w których przewód wyprowadzony z puszki lub skrzynki rolety ma pięć żył: stałą fazę zasilającą, neutralny, ochronny oraz dwie żyły kierunkowe odpowiedzialne za ruch w górę i w dół. Ta architektura daje Ci pełną kontrolę nad silnikiem – możesz wybrać prosty łącznik żaluzjowy, przekaźnik roletowy albo moduł inteligentny i zawsze masz pewność, że da się to poprawnie podłączyć bez „obejść”.

Rozwiązanie 5-żyłowe sprawdza się szczególnie wtedy, gdy planujesz w przyszłości rozbudowę sterowania o funkcje centralne lub automatyczne, gdy chcesz łączyć sterowanie lokalne z pilotem albo aplikacją oraz gdy zależy Ci na łatwej diagnostyce i serwisie.

W domach modernizowanych taka wiązka pozwala wykorzystać istniejące przewody do różnych wariantów sterowania bez kucia ścian, a w nowych instalacjach stanowi standard, który nie zamyka drogi do automatyki.

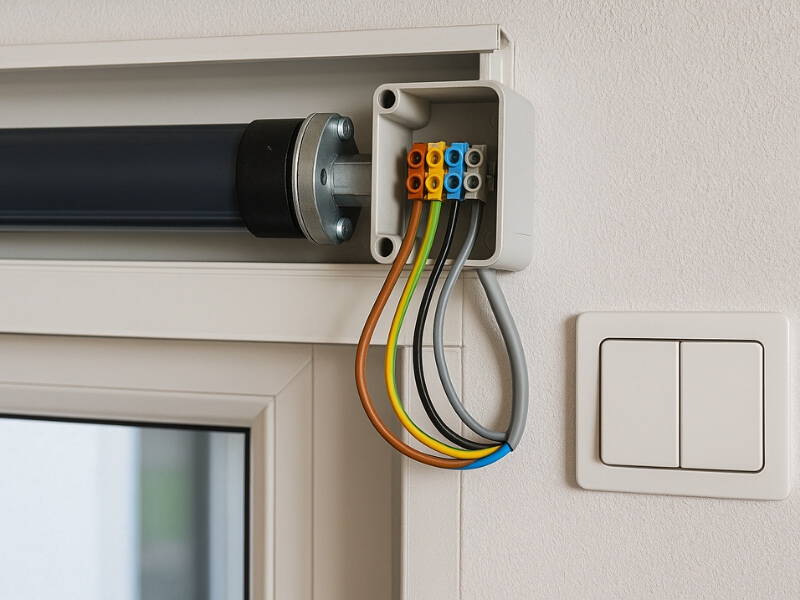

podłączenie rolety 5 przewodów w różnych kolorach
Widok napędu rurowego z puszką przyłączeniową i pięcioma żyłami (L, N, PE, „góra”, „dół”) przygotowanymi do podłączenia łącznika lub modułu sterującego.

Przegląd sposobów sterowania: lokalne, centralne, smart/home automation

Najprościej sterujesz lokalnie z łącznika żaluzjowego z blokadą przeciwnych kierunków: jeden klawisz podaje fazę na żyłę „góra”, drugi na „dół”, a mechaniczna lub elektryczna blokada uniemożliwia niebezpieczne podanie obu kierunków jednocześnie.

Jeśli lubisz precyzję i eleganckie wykończenie, wybierzesz przyciski monostabilne współpracujące z przekaźnikiem roletowym – zyskasz funkcję „stop” w dowolnym momencie, a także łatwe połączenie wielu punktów sterowania.

Gdy myślisz o wygodzie całego domu, rozwiązania centralne pozwolą jednym poleceniem podnieść lub opuścić wszystkie rolety, tworzyć strefy oraz sceny, na przykład „wyjście z domu” czy „seans filmowy”.

Na tym nie koniec: moduły smart (Wi-Fi, Zigbee, Z-Wave, KNX czy integracje z Home Assistantem) dorzucają sterowanie z aplikacji, głosem, harmonogramy, pozycjonowanie procentowe i reakcje na czujniki słońca lub wiatru. Pięć żył daje tu pełną kompatybilność – moduł zasilasz z L/N, a jego wyjścia „open/close” wpinasz w żyły kierunkowe. Dzięki temu możesz zacząć od najprostszego łącznika, a kiedy będziesz gotów, bezboleśnie przejść na automatykę.

Zasada działania silnika rurowego

Sercem rolety jest silnik rurowy ukryty w osi nawojowej. Jego praca jest prosta i przewidywalna: neutralny i ochronny są podłączone stale, a ruch inicjuje podanie fazy na jedną z dwóch żył kierunkowych.

Faza na „UP” obraca wał w stronę podnoszenia, faza na „DOWN” – w stronę opuszczania. Kluczowa zasada bezpieczeństwa brzmi: nigdy nie podawaj fazy na oba kierunki jednocześnie, dlatego stosujemy przełączniki lub przekaźniki z blokadą.

Zatrzymaniem zajmują się krańcówki, które odcinają zasilanie silnika, gdy roleta osiągnie pozycję skrajną. W starszych lub prostszych napędach ustawiasz je mechanicznie śrubami regulacyjnymi. W nowszych robi to elektronika, ucząc się skrajnych pozycji podczas pierwszej kalibracji.

Dobrze ustawione krańcówki chronią napęd przed przeciążeniem, a Ciebie przed niepotrzebnymi naprawami. Jeżeli Twoja roleta wspiera pozycjonowanie, sterownik zlicza czas pracy i potrafi zatrzymać napęd w wybranym położeniu, dzięki czemu jednym dotknięciem ustawiasz „wietrzenie” czy „półcieniu”.

Zrozumienie tych trzech elementów – dwóch kierunków i krańcówek – sprawia, że podłączenie i konfiguracja stają się logiczne, a każdy test po montażu przebiega szybko i bez niespodzianek.

Bezpieczeństwo i wymagania instalacyjne

Zanim dotkniesz przewodów, zadbaj o fundament: bezpieczne środowisko pracy, właściwe zabezpieczenia i poprawnie dobrany osprzęt. Dzięki temu unikniesz przykrych niespodzianek, a roleta będzie działała stabilnie przez lata. Poniżej prowadzimy Cię przez kluczowe zasady – krótko, rzeczowo i z myślą o realnych korzyściach przy montażu i serwisie.

BHP: wyłączenie zasilania, środki ochrony osobistej

Zaczynamy od odłączenia obwodu w rozdzielnicy i oznaczenia go tak, aby nikt przypadkowo nie włączył zasilania w trakcie prac. Sprawdzasz brak napięcia zawsze w trzech krokach: najpierw weryfikujesz miernik na znanym źródle, potem mierzysz w miejscu pracy, a na końcu ponownie potwierdzasz poprawność miernika.

Pracujesz na suchym podłożu, używasz narzędzi z izolacją i dbasz o stabilne ustawienie drabiny. Dla własnego komfortu zakładasz okulary ochronne, cienkie rękawice dielektryczne i obuwie z podeszwą antypoślizgową. Taki zestaw nawyków oszczędza czas i nerwy – montaż przebiega płynnie, a Ty masz pewność, że ryzyko jest zminimalizowane.

Ochrona przeciwporażeniowa i przeciwprzepięciowa

Zabezpieczenia elektryczne to Twoja „siatka bezpieczeństwa”. Różnicówka dba o ochronę przed porażeniem, wyłącznik nadprądowy chroni przewody i osprzęt przed przeciążeniem i zwarciem, a ograniczniki przepięć rozpraszają niebezpieczne skoki napięcia. Dobrze dobrany zestaw pracuje w tle i nie wymaga Twojej uwagi, a w krytycznym momencie po prostu działa.

RCD (30 mA), MCB (char. B/C, dobór prądu)

RCD o czułości 30 mA to standard dla obwodów domowych i rolet – zapewnia skuteczną ochronę w razie uszkodzeń izolacji. W praktyce warto stosować wyłącznik różnicowoprądowy typu A, który poprawnie współpracuje z nowoczesną elektroniką napędów i modułów sterujących.

Wyłącznik nadprądowy dobierasz do przekroju przewodów oraz prądu znamionowego silnika z rozsądną rezerwą na rozruch. Charakterystyka B sprawdza się przy pojedynczych napędach bez dużych prądów załączeniowych, a charakterystyka C bywa właściwa tam, gdzie uruchamiasz kilka rolet jednocześnie lub występują wyraźne prądy rozruchowe. Kluczem jest trzymanie się danych producenta napędu i realnej konfiguracji instalacji.

SPD (ochrona przepięciowa)

Ograniczniki przepięć montujemy w rozdzielnicy jako dodatkową ochronę elektroniki napędu i modułów sterujących. Typ 2 jest najczęściej stosowany w instalacjach domowych, a wrażliwe urządzenia można dodatkowo chronić elementami typu 3 możliwie blisko odbiornika.

O skuteczności decyduje prawidłowe podłączenie do uziemienia i możliwie krótkie przewody łączące – im mniejsze pętle, tym lepiej. Pamiętaj, że SPD nie zastępuje RCD i MCB. To uzupełnienie, które wydłuża żywotność urządzeń i zmniejsza ryzyko awarii po burzy.

Stopień ochrony IP, warunki środowiskowe (zewn./wewn.)

Osprzęt dobierasz do miejsca pracy. W pomieszczeniach suchych wystarczy standardowy osprzęt wewnętrzny, natomiast w strefach narażonych na wilgoć, pył lub przeciągi z zewnątrz warto sięgnąć po puszki i łączniki o wyższym IP oraz przepusty kablowe z uszczelką.

Przewody prowadzone w pobliżu nadproży i skrzynek roletowych zabezpieczasz peszlem lub rurką, aby ograniczyć wibracje i otarcia. Na zewnątrz zwracasz uwagę na promieniowanie UV i rozsądny zapas długości przewodu, który kompensuje pracę termiczną materiałów.

Puszki, złączki, prowadzenie przewodów (normy/zalecenia)

Dobra puszka to ta, w której masz miejsce na wygodne ułożenie przewodów i modułu, a po zamknięciu nic się nie napina. Używamy złączek dostosowanych do typu przewodu: dla linek stosujemy tulejki zaciskowe, dla drutu złączki sprężynowe lub śrubowe z właściwym momentem dokręcenia.

Staramy się nie mieszać różnych przekrojów w jednym zacisku, prowadzimy przewody czytelnie i zostawiamy krótki zapas serwisowy. Żyły kierunkowe „góra” i „dół” separujemy tak, aby przypadkowe zwarcie było niemożliwe. Przewód ochronny łączymy pewnie i w sposób trwały. Puszki umieszczamy w miejscach dostępnych – dzięki temu ewentualny serwis zajmuje minuty, a nie godziny.

Dokumentowanie i oznaczanie połączeń

Oswojenie instalacji zaczyna się od porządku. Oznaczamy przewody trwałymi etykietami lub koszulkami opisowymi, robimy zdjęcia wnętrza puszki przed zamknięciem, a w rozdzielnicy opisujemy zabezpieczenia tak, abyś w przyszłości natychmiast wiedział, który obwód odłączyć.

Warto zachować prosty szkic połączeń i dołączyć go do dokumentacji domu;. Jeśli planujesz sterowanie centralne, dopisz przewidziane rezerwy i numerację żył. Dzięki temu każda rozbudowa lub diagnoza usterki jest szybka, przewidywalna i co najważniejsze – bezpieczna.

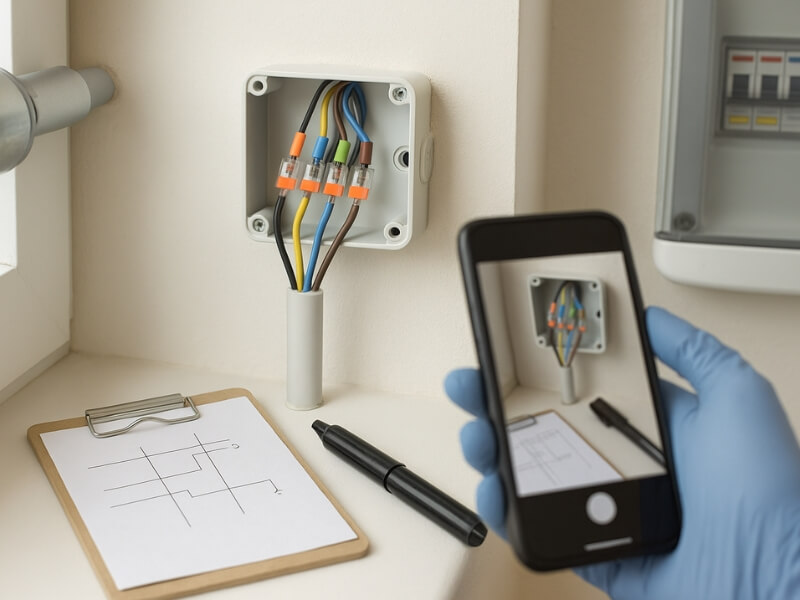

dokumentowanie podłączenia przewodów za pomocą telefonu
Oznaczone etykietami przewody w puszce, zdjęcie referencyjne w telefonie i prosty szkic na kartce – kompletne przygotowanie do szybkiego serwisu.

Rozpoznanie i opis przewodów

Zanim przejdziesz do właściwego podłączenia, zyskaj pewność co do roli każdej żyły. Dzięki temu unikniesz pomyłek, skrócisz czas montażu i od razu uzyskasz przewidywalny efekt. Poniżej prowadzimy Cię krok po kroku – praktycznie i bez zbędnych dygresji.

L – faza zasilania

To żyła, którą doprowadzasz napięcie do układu sterowania i – poprzez przełącznik lub moduł – na odpowiednią żyłę kierunkową. W instalacjach domowych najczęściej spotkasz kolor brązowy lub czarny.

Jeśli masz wątpliwości, trzymaj się oznaczeń producenta i opisu w rozdzielnicy. Pamiętaj, że L nie trafia bezpośrednio na silnik „na stałe” – jest przełączana tylko na jeden z kierunków, aby zachować bezpieczeństwo i nie dopuścić do jednoczesnego zasilenia dwóch uzwojeń.

N – przewód neutralny

To wspólny punkt odniesienia dla zasilania silnika i modułów sterujących. W instalacjach zgodnych z europejskimi zwyczajami oznaczany jest kolorem niebieskim. Po odłączeniu zasilania możesz potwierdzić jego rolę pomiarem rezystancji względem żył kierunkowych: dla obu uzwojeń powinna być podobna i stabilna, co potwierdza, że mierzysz cewki silnika, a nie przypadkowe połączenie.

PE – przewód ochronny

Żyła ochronna ma kolor żółto-zielony i odpowiada za Twoje bezpieczeństwo. Łączy metalowe elementy napędu z uziemieniem instalacji. Połączenie powinno być trwałe i mechanicznie pewne.

Nie skracaj tej żyły „do równego”, zostaw minimalny zapas i kontrolnie sprawdź ciągłość przewodu. Jak wspomnieliśmy wyżej, poprawny PE współpracuje z zabezpieczeniami i zmniejsza ryzyko porażenia przy uszkodzeniu izolacji.

UP – kierunek „Góra”

To żyła, na którą chwilowo podajesz fazę, aby roleta się podnosiła. Kolor bywa różny (często czarny, biały lub szary), dlatego nie opieraj się wyłącznie na barwach. W pierwszym uruchomieniu i tak przeprowadzisz kontrolowany test: jeśli roleta ruszy w dół, zamienisz miejscami przewody UP/DOWN na wyjściu sterownika lub łącznika. Taka zamiana nie szkodzi napędowi, o ile nie podasz fazy jednocześnie na oba kierunki.

DOWN – kierunek „Dół”

Analogiczna żyła kierunkowa odpowiadająca za opuszczanie. Kolor najczęściej kontrastuje z żyłą „Góra”, ale traktuj to tylko jako wskazówkę. Połączenie potwierdzisz w praktyce krótkim testem ruchu z użyciem łącznika z blokadą kierunków lub odpowiedniego przekaźnika roletowego.

Kolory wg producentów i weryfikacja kierunków miernikiem

Producenci stosują różne schematy barw, przy zachowaniu stałych zasad: niebieski dla N i żółto-zielony dla PE. Żyły kierunkowe zwykle są w odcieniach czarnego, szarego lub białego, a przewód fazowy zasilający bywa brązowy lub czarny.

Gdy dokumentacja jest niepełna, zacznij od pomiarów przy odłączonym zasilaniu: między N a każdą z żył kierunkowych zobaczysz podobną rezystancję – to uzwojenia silnika. Między dwiema żyłami kierunkowymi rezystancja będzie znacząco inna albo bardzo wysoka, bo te żyły nie są ze sobą bezpośrednio połączone.

Kierunku obrotów nie ustalisz ohmomierzem – potwierdzisz go dopiero krótkim testem po montażu sterownika. Zrób to świadomie: użyj łącznika lub modułu, który sprzętowo blokuje podanie fazy na oba kierunki, miej przygotowany przycisk „stop” i obserwuj pierwsze ruchy, aby w razie potrzeby natychmiast przerwać.

Najczęstsze warianty złączy

Spotkasz dwa praktyczne rozwiązania wyprowadzeń. Pierwsze to gołe żyły w osłonie – trafiają do puszki instalacyjnej i łączone są z osprzętem złączkami sprężynowymi lub śrubowymi. Zapewniają swobodę aranżacji, a w razie serwisu łatwo je przepiąć.

Drugie to złącza wtykowe, często w standardzie popularnych wtyków instalacyjnych stosowanych przy napędach rurowych; producent podaje w dokumentacji rozmieszczenie pinów dla L, N, PE oraz żył kierunkowych. Zaletą wtyku jest szybkie rozłączenie napędu przy serwisie i mniejsze ryzyko błędu montażowego, o ile bezwzględnie trzymasz się schematu przypisanego do danego modelu.

W obu wariantach kluczem jest czytelny opis: oznacz przewody i/lub piny jeszcze przed zamknięciem puszki albo zapięciem wtyku, aby kolejne uruchomienia i ewentualne rozbudowy przebiegały bez zgadywania.

Sprzęt i materiały

Dobrze dobrane narzędzia i osprzęt sprawiają, że montaż przebiega szybko, a roleta działa stabilnie od pierwszego uruchomienia. Poniżej zebraliśmy to, czego naprawdę potrzebujesz, wraz z krótkim uzasadnieniem, po co i kiedy po to sięgnąć. Dzięki temu unikasz przypadkowych zakupów, a każda czynność ma swój sens i miejsce w procesie.

Narzędzia

Pracę zaczynasz od weryfikacji warunków, dlatego przyda się próbnik do wstępnego sprawdzenia obecności napięcia oraz multimetr, którym potwierdzisz brak zasilania, sprawdzisz ciągłość przewodu ochronnego i równomierność rezystancji uzwojeń.

Do przygotowania końcówek użyjesz ściągacza izolacji z regulacją, dzięki któremu nie naruszysz żył, oraz wkrętaków z izolacją, które dają pewny chwyt i właściwy moment dokręcenia. Jeśli w instalacji masz linkę, warto mieć pod ręką tulejki zaciskowe i zaciskarkę, by połączenia były trwałe i powtarzalne.

Do łączeń w puszce świetnie sprawdzają się markowe złączki sprężynowe z dźwignią, potocznie kojarzone z WAGO – zapewniają szybki montaż, odpowiedni docisk i porządek w środku, co realnie ułatwia późniejszy serwis. Dla wygody dołóż latarkę czołową i taśmę opisową, żeby od razu oznaczać przewody, zamiast wracać do tego po zamknięciu puszki.

Materiały/ osprzęt

Sercem sterowania lokalnego jest łącznik żaluzjowy z blokadą przeciwnych kierunków. W codziennym użytkowaniu daje prostotę: góra, dół i szybkie zatrzymanie w pozycji pośredniej.

Gdy chcesz sterować z kilku miejsc lub planujesz integrację, lepiej postawić na przyciski monostabilne i przekaźnik roletowy z funkcją sprzętowego interlocku – zyskujesz precyzyjne sterowanie, a układ jest gotowy na rozbudowę.

Jeśli myślisz o automatyzacji, wybierz moduł smart przeznaczony do napędów roletowych, który ma osobne wyjścia „open/close”, obsługuje kalibrację i współpracuje z Twoim ekosystemem (np. aplikacją lub bramką domową). Taki moduł montujesz w puszce pod łącznikiem albo w rozdzielnicy, a pięciożyłowy przewód silnika wykorzystujesz w pełni: stałe zasilanie dla modułu i dwie żyły kierunkowe dla napędu.

W miejscach narażonych na wilgoć lub kurz wybieraj osprzęt o odpowiednio dobranym stopniu ochrony, a przy ograniczonej przestrzeni w ścianie stawiaj na głębsze puszki, które mieszczą zarówno przewody, jak i elektronikę bez przegrzewania i zbędnego ścisku.

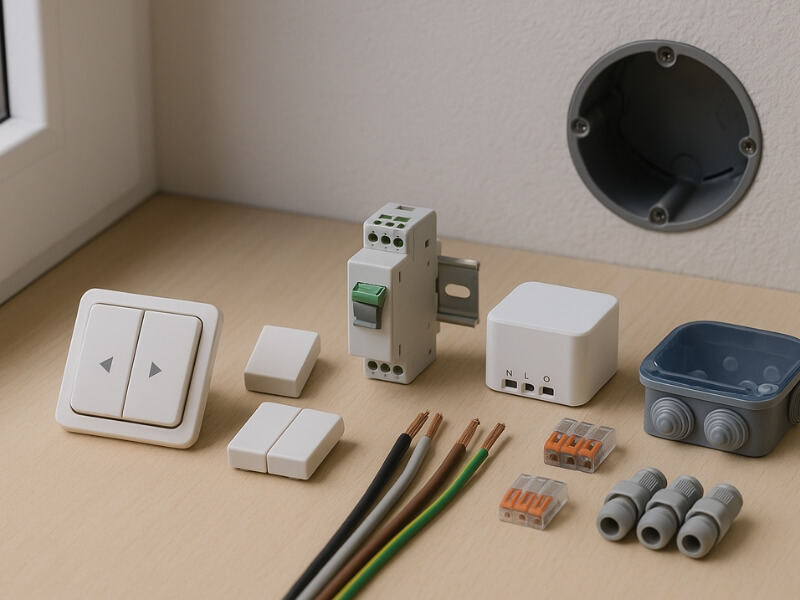

podłączenie rolety 5 przewodów a potrzebne elementy
Zestaw elementów do sterowania roletą: łącznik żaluzjowy, przyciski monostabilne, przekaźnik DIN, moduł smart, puszka hermetyczna, złączki i dławiki – gotowy komplet do montażu.

Przewody i przekroje

Do zasilania pojedynczej rolety w typowej odległości od rozdzielnicy stosuje się najczęściej przewód o przekroju 1,5 mm², natomiast przy dłuższych trasach lub zasilaniu kilku napędów wspólną linią praktycznym wyborem bywa 2,5 mm². Kluczowe jest trzymanie się przekrojów zgodnych z projektem oraz realnym obciążeniem, tak aby spadki napięcia i nagrzewanie nie wpływały na pracę silnika.

Pięć żył wychodzących od napędu daje elastyczność: stałe L i N, przewód ochronny oraz dwa kierunki. Jeżeli planujesz sterowanie centralne prowadzone przewodem, przewiduj zawczasu osobną parę sterującą lub magistralę zgodną z wybranym systemem, żeby uniknąć późniejszego kucia i prowizorycznych obejść.

W skrzynce roletowej oraz przy przejściach przez ostre krawędzie warto zadbać o osłonę w postaci peszla, co chroni izolację podczas pracy mechanizmu i w trakcie serwisu.

Zabezpieczenia obwodu – dobór pod liczbę rolet i długości linii

Zabezpieczenia dobierasz do przekroju przewodów, charakteru obwodu i łącznej liczby napędów uruchamianych równocześnie. Dla pojedynczych rolet najczęściej wystarcza wyłącznik nadprądowy dopasowany do 1,5 mm², natomiast przy kilku napędach na jednej linii i dłuższych odcinkach, sensowny bywa dobór dla 2,5 mm², który lepiej radzi sobie z sumarycznym prądem i spadkami napięcia.

Charakterystyka B sprawdza się tam, gdzie rozruch jest łagodny i uruchamiasz jeden silnik, a charakterystyka C pomaga, gdy kilka napędów startuje niemal jednocześnie. Całość pracuje pod opieką RCD o czułości 30 mA, a w rozdzielnicy warto przewidzieć miejsce na ochronę przeciwprzepięciową – szczególnie jeśli w układzie pojawiają się moduły z elektroniką.

Dzięki tak dobranemu zestawowi zyskujesz pewność, że zadziałanie zabezpieczeń będzie przewidywalne, a instalacja pozostanie stabilna zarówno na co dzień, jak i podczas mniej sprzyjających warunków w sieci.

Plan instalacji i topologie okablowania

Dobra instalacja zaczyna się na kartce. Kiedy wiesz, skąd popłynie zasilanie, gdzie stanie osprzęt i jak pobiegną przewody, montaż jest szybki, a późniejsza rozbudowa nie wymaga kucia. Poniżej pokazujemy Ci sprawdzone układy okablowania i podpowiadamy, jak je dopasować do Twojego domu. Czytaj dalej!

Pojedyncza roleta – zasilanie i sterowanie lokalne

Najprościej zaprojektujesz pojedynczą roletę w układzie „z rozdzielnicy do puszki łącznika, a stamtąd do silnika”. Dzięki temu fazę doprowadzasz najpierw do łącznika lub modułu, a do skrzynki roletowej biegnie wspólny N i PE oraz dwie żyły kierunkowe sterowane z osprzętu. Taki porządek ułatwia serwis i pozostawia miejsce na późniejszy montaż modułu smart w głębokiej puszce.

Jeśli układ pomieszczenia wymusza inne prowadzenie przewodów, możesz doprowadzić zasilanie bezpośrednio do rolety, a do łącznika puścić osobny przewód sterujący z powrotem do napędu. Ważne, by w jednym miejscu spotkały się L, N, PE i żyły kierunkowe.

My dbamy o to, by zapas przewodu w puszce i przy silniku pozwalał wygodnie pracować, a ramka łącznika nie była „napinana” przez osprzęt wewnątrz. Dzięki temu roleta startuje miękko, a dostęp serwisowy pozostaje wygodny przez lata.

Grupa rolet – wspólny N/PE, separacja faz i interlock

Przy kilku roletach w jednym pomieszczeniu wspólny N i PE to praktyczne i porządne rozwiązanie, o ile wszystkie napędy należą do tego samego obwodu. Takie podejście porządkuje okablowanie i minimalizuje liczbę połączeń.

Kluczowe jest natomiast, by żyły kierunkowe każdego silnika były rozdzielone i sterowane z wyjść, które mechanicznie lub elektrycznie blokują podanie dwóch kierunków naraz. Nie łączymy przewodów „góra” różnych silników w jeden punkt bez odpowiedniego sterownika – zamiast tego stosujemy przekaźniki lub moduły, które powielają komendę i jednocześnie zapewniają interlock.

Z punktu widzenia projektu unikamy mieszania faz: jedna grupa rolet powinna pracować w obrębie jednego obwodu, co upraszcza diagnostykę i zmniejsza ryzyko niepożądanych prądów w przewodzie wspólnym. Efekt jest prosty: centralny ruch kilku rolet działa przewidywalnie, a pojedyncze sterowanie wciąż pozostaje dostępne.

Sterowanie centralne / magistralne (linia sterująca, przewody BUS)

Gdy chcesz dodać sceny „wszystkie w górę” lub „noc”, potrzebujesz spójnej drogi sygnału. W instalacjach przewodowych realizuje się to na dwa sposoby. Pierwszy to klasyczna linia sterująca, która trafia do przekaźników lub modułów obsługujących każdy silnik z osobna – wtedy jedna komenda wyzwala równoległe, ale elektrycznie odseparowane sterowanie poszczególnych napędów.

Drugi to rozwiązanie magistralne: dedykowany przewód BUS łączący moduły roletowe z centralą systemu. Tutaj przestrzegamy zasad producenta co do topologii, odległości i separacji niskiego napięcia od 230 V.

W praktyce dobrze sprawdza się prowadzenie przewodów w peszlach i rezerwa miejsca w puszkach podtynkowych, tak aby moduł lokalny i przewód magistralny miały wygodną przestrzeń. Zyskujesz przewidywalne sterowanie z aplikacji, możliwość kalibracji pozycji i prostą rozbudowę o kolejne okna bez przeróbek głównej linii.

Nowa instalacja vs. modernizacja istniejącej

W nowym budynku masz komfort planowania wszystkiego „na czysto”: głębokie puszki pod łącznikiem, osobny peszel do skrzynki rolety, sensowny zapas przewodów i czytelne podejścia z rozdzielnicy. Dzięki temu łatwo decydujesz, czy startujesz od prostego łącznika, czy od razu montujesz moduły sterujące.

W modernizacji liczy się spryt. Często wykorzystujemy istniejące trasy i dokładamy tylko to, co niezbędne, na przykład moduł w puszce lub w skrzynce roletowej, aby bez kucia uzyskać sterowanie lokalne i opcjonalnie z aplikacji. Jeśli brakuje miejsca, rozważ montaż modułu na szynie w rozdzielnicy i doprowadzenie przewodów kierunkowych w istniejących korytach.

W obu scenariuszach trzymamy się tej samej zasady: przewody prowadzone czytelnie, z rezerwą na serwis i przyszłą rozbudowę. Dzięki temu niezależnie od punktu startu masz instalację gotową na zmiany, a każda kolejna roleta wpisuje się w ten sam, przewidywalny porządek.

Schematy połączeń (przegląd wariantów)

Zebraliśmy najpraktyczniejsze układy sterowania, żebyś bez wahania wybrał ten, który najlepiej pasuje do Twojego domu i budżetu. Każdy wariant wykorzystuje te same pięć żył napędu, różni się tylko osprzętem i wygodą użytkowania. Prowadzimy Cię po kolei, tak abyś od razu widział, co, gdzie i po co podłączyć — bez zgadywania i bez niespodzianek po uruchomieniu.

Wariant A – łącznik żaluzjowy z blokadą kierunków

To rozwiązanie jest szybkie w montażu i niezawodne w codziennym użyciu. Zasilanie doprowadzasz do łącznika, gdzie wspólny zacisk przyjmuje fazę, a dwa wyjścia przekazują ją naprzemiennie na żyły „Góra” i „Dół”.

Neutralny i ochronny biegną prosto do silnika, co upraszcza połączenia i minimalizuje liczbę punktów stykowych. Mechaniczna lub elektryczna blokada w łączniku uniemożliwia jednoczesne podanie fazy na oba kierunki, więc chronisz napęd i zyskujesz święty spokój.

Dwuklawiszowy

Dwa klawisze oferują intuicyjną obsługę: lewy w górę, prawy w dół. Każde naciśnięcie podaje fazę dokładnie na jedną żyłę kierunkową, a puszczenie klawisza zatrzymuje roletę w pozycji pośredniej. Ten układ sprawdza się, gdy chcesz prostoty i łatwej diagnostyki — dojście fazy do odpowiedniego wyjścia łącznika natychmiast widać w działaniu rolety.

Trójpozycyjny Góra–STOP–Dół

Jeden manipulator daje trzy stany: stałe „góra”, neutralne „stop” i stałe „dół”. W praktyce to wygoda przy dłuższych roletach, bo nie musisz trzymać klawisza podczas pełnego cyklu. Środkowa pozycja odcina zasilanie kierunków, więc zatrzymanie jest czyste i przewidywalne.

Wariant B – przyciski monostabilne + przekaźnik roletowy

Kiedy planujesz sterowanie z kilku miejsc lub chcesz zrobić elegancki osprzęt „klik–puść”, wybierasz przyciski chwilowe i dedykowany przekaźnik roletowy. Zasilasz przekaźnik z L i N, do jego wejść podajesz sygnały z przycisków, a z wyjść kierunkowych prowadzisz żyły „Góra” i „Dół” do silnika. Przekaźnik realizuje sprzętowy interlock, więc nie pozwoli włączyć przeciwnych kierunków naraz. Zyskujesz też funkcję krótkiego impulsu „stop” bez szarpnięć.

Przekaźnik w puszce

Montowany w głębokiej puszce tuż za przyciskiem to świetny wybór w modernizacji. Nie zmieniasz trasy przewodów, a instalacja od razu staje się „gotowa na przyszłość”. Wejścia S1/S2 zbierają impulsy z przycisków, wyjścia przekaźnikowe podają fazę na żyły kierunkowe. Lokalny serwis jest prosty: dostęp masz pod ramką osprzętu.

Przekaźnik na szynie DIN (interlock mechaniczny/elektryczny)

Gdy chcesz porządku w rozdzielnicy i łatwego sterowania grupami, wybierasz wersję DIN. Każdy kanał obsługuje jedną roletę, a wbudowana blokada między stykami kierunków dba o bezpieczeństwo. To rozwiązanie lubiane w większych domach: centralny dostęp, czytelne oznaczenia i prosta rozbudowa o kolejne okna.

Wariant C – moduł inteligentny (Wi-Fi/Zigbee/Z-Wave)

Tutaj łączysz wygodę aplikacji z pewnością połączeń przewodowych. Moduł zasilasz z L i N, a jego wyjścia „OPEN/CLOSE” podpinasz do żył „Góra/Dół”. Wejścia przycisków pozwalają zachować sterowanie z muru, więc dalej możesz podnosić roletę lokalnie, a jednocześnie sterować z telefonu lub głosem. To idealny kompromis: dziś prosta obsługa, jutro harmonogramy i sceny.

Zasilanie modułu (L/N/PE), wejścia przycisków, wyjścia OPEN/CLOSE

Dobre praktyki są proste: moduł dostaje stałe L i N, przewód ochronny prowadzisz zgodnie z zasadami instalacji, a wejścia S1/S2 łączysz z przyciskami monostabilnymi. Wyjścia przekaźnikowe modułu trafiają odpowiednio na „Góra” i „Dół”. Pierwsze uruchomienie to krótki test kierunku i ewentualna zamiana przewodów na wyjściu, jeśli oś obraca się przeciwnie do oczekiwań.

Kalibracja pozycji i procentowe pozycjonowanie

Po montażu uruchamiasz procedurę kalibracji, aby sterownik poznał czasy pełnego podnoszenia i opuszczania. Dzięki temu zyskujesz pozycje pośrednie, płynne „wietrzenie” i spójność scen w całym domu. To realna korzyść na co dzień: jednym dotknięciem zasłaniasz dokładnie do 40% zamiast „na oko”.

Wariant D – sterownik radiowy + pilot (RTS/433 MHz/io itp.)

Jeśli nie chcesz kucia lub zależy Ci na pilocie, wybierasz odbiornik radiowy montowany przy rolecie albo w puszce. Zasilasz go z L i N, a jego wyjścia kierunkowe podłączasz do „Góra/Dół”. Parowanie pilota trwa chwilę, a Ty od razu zyskujesz mobilne sterowanie i możliwość dopisania dodatkowych nadajników dla domowników. W wielu modelach pozostawiasz też wejścia pod lokalne przyciski (pilot i ściana działają równolegle).

Wariant E – sterowanie centralne/grupowe (ALL UP/ALL DOWN, sceny)

Przy kilku roletach warto mieć „jeden klawisz na wszystko”. Realizujesz to dwojako. Albo przez sygnał centralny, który trafia do sterowników każdej rolety i wyzwala ruch równolegle (każdy sterownik nadal oddzielnie podaje fazę na swoje „Góra/Dół”), albo poprzez magistralę systemową, która rozsyła komendy logiczne do modułów.

W obu przypadkach zachowujesz separację elektryczną kierunków poszczególnych silników, więc nie ma ryzyka wspólnych zwarć ani przypadkowych „mostków”. Efekt jest przewidywalny: scena „Wyjście z domu” domyka cały parter w sekundę, a Ty wciąż masz pełną kontrolę nad każdym oknem z osobna.

Integracje systemowe

Gdy zależy Ci na pełnej automatyce, moduły roletowe działają jako aktuatory (elementy wykonawcze) systemu: KNX wykorzystuje dedykowany przewód magistralny i parametryzację grup adresowych, sterowniki z RS-485 obsługują komendy po protokołach producenta, a PLC pozwala spiąć rolety z logiką oświetlenia, alarmu czy czujników pogody. Mostki do popularnych platform domowych umożliwiają tworzenie scen typu „słońce po południu – przymknij południowe okna do 60%” bez ruszania okablowania.

Największa zaleta? Wszystko rośnie razem z Twoimi potrzebami: zaczynasz od pojedynczego okna, a kończysz na sprytnym, spójnym systemie, w którym każda roleta reaguje dokładnie tak, jak chcesz.

Podłączenie – instrukcja krok po kroku

Poniżej prowadzimy Cię przez montaż w logicznej kolejności: od bezpiecznego startu, przez pewne połączenia, po testy i kalibrację. Dzięki temu unikniesz poprawek, a roleta ruszy od razu tak, jak trzeba.

1. Odłączenie i potwierdzenie braku napięcia

Najpierw wyłączasz odpowiedni obwód w rozdzielnicy i oznaczasz go, aby nikt go nie załączył w trakcie prac. Potem upewniasz się miernikiem, że w puszce i przy napędzie nie ma napięcia. Weryfikujesz miernik na znanym źródle, mierzysz w miejscu pracy, a następnie ponownie sprawdzasz miernik – to prosta sekwencja, która realnie podnosi bezpieczeństwo.

2. Identyfikacja żył UP/DOWN i sprawdzenie ciągłości PE

Przy odłączonym zasilaniu identyfikujesz przewody zgodnie z opisem producenta i tym, co omawialiśmy wyżej. Ciągłość PE potwierdzasz funkcją „buzzer” w mierniku – przewód ochronny musi mieć pewne, niskooporowe połączenie.

Między N a każdą z żył kierunkowych zobaczysz podobną rezystancję (uzwojenia), co pomaga upewnić się, że trzymasz właściwe przewody. Sam kierunek (góra/dół) potwierdzisz dopiero krótkim testem po podłączeniu sterowania.

3. Przygotowanie puszki, odizolowanie i opis żył

Zapewniasz sobie wygodę pracy: porządkujesz przewody, zostawiasz rozsądny zapas długości i odizolowujesz końcówki bez naruszania miedzi. Linki zarabiasz tulejkami, drut wkładasz bezpośrednio do zacisków o odpowiednim przekroju. Każdą żyłę opisujesz (L, N, PE, UP, DOWN), aby przy zamknięciu puszki niczego nie pomylić i by serwis za rok był równie prosty jak dziś.

4. Podłączenie L/N/PE do silnika i osprzętu

Neutralny i ochronny prowadzisz pewnie do silnika, fazę doprowadzasz do osprzętu sterującego, z którego będzie kierowana na odpowiednie uzwojenie. Zaciski dokręcasz z wyczuciem, bez „dobijania”; słaby styk to źródło grzania i losowych usterek. Jeśli w puszce pracuje moduł lub przekaźnik, zapewnij mu realną przestrzeń – elektronika nie lubi ścisku i przegrzewania.

5. Podłączenie przewodów kierunkowych do wybranego wariantu sterowania

W tym kroku decyduje wybrany osprzęt. Zasada pozostaje stała: to sterownik podaje fazę naprzemiennie na UP lub DOWN, a N i PE są stałe.

A: łącznik żaluzjowy

Fazę podajesz na zacisk wspólny łącznika, wyjścia kierunkowe prowadzisz na UP i DOWN. N i PE łączysz bezpośrednio z silnikiem. Blokada w łączniku uniemożliwia włączenie przeciwnych kierunków jednocześnie, więc masz pewność, że napęd pracuje bezpiecznie. Po zamknięciu puszki klawisze muszą chodzić lekko – nic nie może napinać przewodów.

B: przekaźnik roletowy

Przekaźnik zasilasz L i N, a na wejścia sterujące podajesz impulsy z przycisków chwilowych. Wyjścia przekaźnika łączysz z żyłami UP/DOWN. Ten układ zapewnia sprzętowy interlock, więc nawet przy błędnym wciśnięciu dwóch przycisków jednocześnie napęd dostanie tylko jeden kierunek. Jeśli urządzenie ma zaciski do sterowania centralnego, przewidujesz je już teraz, ale podłączasz dopiero, gdy będzie potrzebne.

C: moduł smart / sterownik radiowy

Moduł zasilasz stałym L i N, przewód ochronny prowadzisz zgodnie z zasadami instalacji. Wyjścia „OPEN/CLOSE” łączysz kolejno z UP/DOWN. Jeśli moduł ma wejścia na przyciski, spinasz je z lokalnym osprzętem, dzięki czemu zyskujesz i ścianę, i apkę/pilota. Po montażu moduł parujesz z aplikacją lub nadajnikiem (zgodnie z instrukcją), ale szczegółowe programowanie zostawiasz na etap kalibracji.

6. Zamknięcie puszek, kontrola mechanicznej blokady kierunków

Zanim zamkniesz puszki, sprawdzasz, czy żadna żyła nie jest „przełamana”, a zaciski nie dotykają elementów metalowych. Przewody układasz miękko, bez ostrych łuków. W łączniku żaluzjowym potwierdzasz działanie blokady – jeden klawisz wyklucza drugi. W przekaźniku lub module upewniasz się, że interlock jest aktywny zgodnie z kartą katalogową.

7. Przywrócenie zasilania i test ruchu

Załączasz obwód i wykonujesz krótki test: krótko „góra”, krótko „dół”, następnie pełne podniesienie i opuszczenie. Jeśli kierunki są odwrócone, zamieniasz UP z DOWN na wyjściu sterownika – to najszybsza korekta.

Zwróć uwagę na dźwięk pracy: buczenie bez ruchu wskazuje na błędne podanie kierunku lub problem z połączeniem neutralnym. Test kończysz sprawdzeniem, czy roleta zatrzymuje się równo na końcach biegu.

8. Ustawienie krańcówek (mechaniczne/elektroniczne) i kalibracja

W napędach z krańcówkami mechanicznymi regulujesz śrubami położenie „góra” i „dół”, wykonując krótkie korekty i zawsze testując pełny cykl po każdej zmianie. W napędach elektronicznych uruchamiasz procedurę uczenia – sterownik zapamiętuje pozycje skrajne na podstawie pierwszych przejazdów.

Jeśli moduł sterujący pozwala na pozycjonowanie procentowe, wykonujesz kalibrację czasu ruchu, aby „50%” było rzeczywiście w połowie. Dzięki temu sceny i harmonogramy działają precyzyjnie, a napęd nie „dobija” do końcówki.

9. Opis instalacji i protokół uruchomienia

Na koniec robisz porządek na lata. Oznaczasz puszkę, przewody i zaciski, fotografujesz połączenia przed zamknięciem, a w rozdzielnicy dopisujesz nazwę obwodu. Spisujesz krótki protokół: data, użyty osprzęt, ustawienia krańcówek, wyniki testu ruchu, ewentualne uwagi serwisowe.

Ten jeden dokument oszczędzi Ci czasu przy każdej rozbudowie i pozwoli szybko zdiagnozować problem, gdyby kiedyś się pojawił. Dzięki temu montaż masz „zamknięty” – technicznie i organizacyjnie.

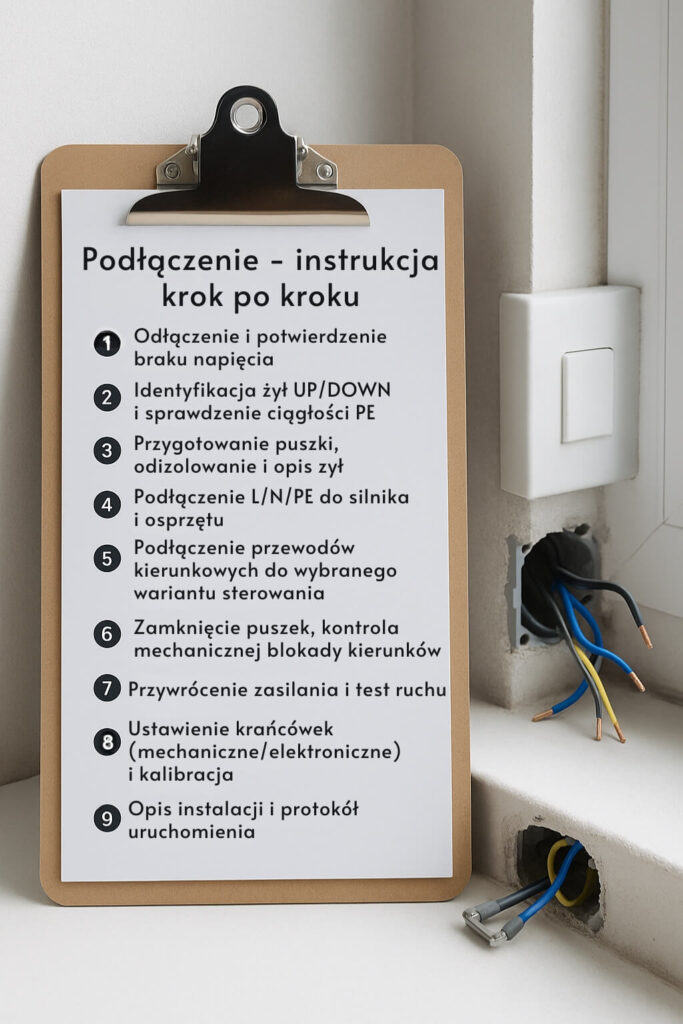

Instrukcja podłączenia rolety z pięcioma przewodami
Lista kontrolna montażu rolet: dziewięć kluczowych kroków od odłączenia zasilania po kalibrację i protokół.

Konfiguracja i automatyzacje (opcjonalnie)

Dobrze podłączona roleta to połowa sukcesu. Druga połowa to ustawienia, które sprawią, że wszystko zadziała dokładnie tak, jak lubisz. Dzięki kilku prostym krokom zyskasz wygodę na co dzień, spójność scen w całym domu i realne oszczędności czasu i energii.

Parowanie modułów z aplikacją/bramką

Zaczynamy od bezpiecznego dodania urządzenia do Twojego ekosystemu. Uruchamiasz tryb parowania zgodnie z instrukcją producenta modułu, a w aplikacji lub na bramce wybierasz dodawanie nowego urządzenia.

Dbamy o stabilne zasilanie i zasięg sieci w miejscu montażu — to ułatwia pierwszą konfigurację i późniejsze aktualizacje. Po wykryciu modułu nadaj mu czytelną nazwę i przypisz do właściwego pomieszczenia, dzięki czemu komendy głosowe i sceny będą naturalne w użyciu.

Gdy system to wspiera, ustawiasz dostęp lokalny i kopię ustawień w chmurze, aby sterowanie działało niezawodnie także przy gorszym internecie. Na koniec wykonujesz szybką kalibrację w aplikacji, tak aby bramka znała pełny czas biegu rolety i mogła precyzyjnie zatrzymywać ją w pozycjach pośrednich.

Harmonogramy, sceny, „wietrzenie” (pozycje pośrednie)

Tu przechodzisz z wygody na wyższy poziom. Ustawiasz automatyczne godziny podnoszenia i opuszczania: w dni robocze inaczej niż w weekendy, a najlepiej względem wschodu i zachodu słońca, żeby plan sam dopasowywał się do pór roku.

Sceny pozwalają jednym dotknięciem przygotować dom do snu, wyjścia czy seansu filmowego; roleta ustawia się dokładnie tak, jak trzeba, razem z oświetleniem i innymi urządzeniami.

Funkcja „wietrzenie” przydaje się codziennie: definiujesz ulubioną pozycję, na przykład lekko przymkniętą, i przywołujesz ją jednym kliknięciem. Dzięki kalibracji sterownik liczy czas biegu i trafia w procent z dużą powtarzalnością, więc nie strzelasz „na oko”, tylko korzystasz z precyzyjnych ustawień, które realnie poprawiają komfort i prywatność.

Integracja z czujnikami (słońce/wiatr/temperatura)

Automatyka zaczyna działać „za Ciebie”, gdy połączysz rolety z informacją o pogodzie i warunkach przy oknach. Czujnik nasłonecznienia potrafi przymknąć rolety w upalne popołudnie, żeby ograniczyć nagrzewanie pomieszczeń, a zimą otworzyć je szerzej, gdy słońce daje darmowe dogrzanie.

Czujnik wiatru to dodatkowa warstwa ochrony dla osłon narażonych na podmuchy – przy przekroczeniu ustawionego progu roleta schodzi w bezpieczne położenie. Czujnik temperatury pozwoli Ci stworzyć proste reguły: w chłodne poranki roleta pozostaje dłużej opuszczona, a przy spadku temperatury w nocy dom szybciej się „zamyka”, co pomaga utrzymać ciepło.

Kluczem jest rozsądne dobranie progów i histerezy oraz przypisanie reguł do konkretnych okien, tak aby automatyka była pomocna, a nie nadgorliwa. Dzięki temu po pierwszym tygodniu działania zauważysz, że dom po prostu „wie”, co ma zrobić bez Twojej interwencji.

Testy i pomiary powykonawcze

Na tym etapie sprawdzasz, czy instalacja jest nie tylko funkcjonalna, ale i bezpieczna na lata. Poniżej prowadzimy Cię przez najważniejsze testy w praktycznej kolejności, z krótką interpretacją wyników, tak abyś mógł świadomie potwierdzić jakość wykonania i spokojnie zamknąć protokół.

Test RCD, ciągłość i rezystancja PE

Zaczynamy od ochrony przeciwporażeniowej. Sprawdzasz poprawność działania wyłącznika różnicowoprądowego przy użyciu miernika z funkcją testu RCD, uruchamiając próbę zgodnie z kierunkiem producenta przyrządu.

Interesuje Cię, czy RCD zadziała powtarzalnie i bez zwłoki – to sygnał, że układ ochrony osobistej działa tak, jak powinien. Następnie weryfikujesz ciągłość przewodu ochronnego do punktu przy napędzie: użyj funkcji niskoomowej z sygnalizacją dźwiękową, a wynik wpisz do protokołu razem z miejscem pomiaru.

Dla pełnego obrazu mierzysz też rezystancję PE między napędem a listwą ochronną; stabilny, niski odczyt potwierdza pewne połączenie mechaniczne i elektryczne. Te trzy kroki dają Ci realną pewność, że przy ewentualnym uszkodzeniu izolacji zadziałają środki, które mają Cię chronić.

Pętla zwarcia, obciążenie i prąd rozruchowy silnika

Kolejny krok to impedancja pętli zwarcia mierzona dedykowanym przyrządem. Wynik porównujesz z doborem zabezpieczenia – chodzi o to, by prąd zwarciowy był wystarczający do szybkiego wyłączenia obwodu. Jeśli pracujesz na długich trasach lub kilku roletach pod jednym zabezpieczeniem, ten pomiar jest kluczowy dla przewidywalności zadziałania.

Zaraz potem sprawdzasz prąd pracy napędu cęgami True RMS: najpierw pojedynczy cykl, a następnie scenariusz, w którym startuje kilka rolet naraz. Zwracasz uwagę na krótki prąd rozruchowy – to on bywa przyczyną sporadycznych wybić zabezpieczenia, zwłaszcza gdy kilka silników rusza w tej samej chwili.

Jeśli jesteś „na granicy”, rozważ sekwencyjny start w sterowaniu lub taki dobór zabezpieczeń i przekrojów, by zapas był odczuwalny w praktyce. Efekt ma być prosty: rolety startują miękko, zabezpieczenia nie „marudzą”, a pomiary potwierdzają, że wszystko jest pod kontrolą.

Kontrola temperatury modułów w puszkach

Na koniec upewniasz się, że elektronika czuje się dobrze w warunkach docelowych. Po kilku pełnych cyklach pracy sprawdzasz temperaturę modułów w puszkach – najlepiej bezdotykowym termometrem, przy zamkniętych ramkach i w typowej dla pomieszczenia temperaturze.

Odczyt porównujesz z zakresem dopuszczalnym podanym przez producenta osprzętu; jeśli jest wysoko, szukasz przyczyny: zbyt płytka puszka, brak przestrzeni na przewody, kilka urządzeń upchniętych w jednym miejscu. Pomaga głębsza puszka, lepsze ułożenie przewodów, a przy większej liczbie rolet – przeniesienie części automatyki do rozdzielnicy. Taki przegląd termiczny to drobiazg, który realnie wydłuża żywotność urządzeń i ogranicza ryzyko „dziwnych” restartów w upały.

Po wykonaniu tych trzech bloków testów masz twarde dane: wiesz, że ochrona działa, przewody są pewne, zabezpieczenia zadziałają wtedy, gdy trzeba, a elektronika pracuje w zdrowym reżimie. Wpisujesz wyniki do protokołu uruchomienia i z czystym sumieniem przechodzisz do eksploatacji.

Rozwiązywanie problemów

Zdarza się, że mimo poprawnego montażu coś nie działa idealnie. Zamiast zgadywać, przechodzimy wspólnie przez prostą ścieżkę diagnostyczną: najpierw bezpieczeństwo i zasilanie, potem rozdzielenie układu na bloki (napęd, sterowanie lokalne, sterowanie zdalne), a na końcu krótkie testy, które krok po kroku zawężają przyczynę.

Ty zyskujesz spokój i jasny plan działania: jeden objaw → jedno sprawdzenie → jedna decyzja. Jeśli w trakcie testów pojawi się zapach przegrzewania, nietypowe dźwięki lub wyzwolenie zabezpieczeń bez oczywistego powodu, przerywamy próby i wracamy do przeglądu połączeń – dopiero potem uruchamiamy roletę ponownie.

Odwrócone kierunki (zamiana UP/DOWN)

Jeśli po pierwszym teście roleta jedzie w przeciwną stronę, rozwiązanie jest proste: zamieniamy miejscami przewody kierunkowe na wyjściu sterowania albo – jeśli moduł to umożliwia – odwracamy logikę w aplikacji. Nie ruszamy L, N ani PE. Po zamianie wykonujemy krótki test „góra-stop-dół”, aby potwierdzić poprawną reakcję i brak opóźnień.

Silnik buczy/ nie startuje (zasilanie, kondensator)

Gdy słyszysz buczenie bez ruchu, najpierw upewniamy się, że neutralny ma pewne połączenie, a sterownik nie podaje jednocześnie dwóch kierunków. Jeśli napięcie na jednym z kierunków jest, a wał dalej nie rusza, prawdopodobną przyczyną bywa zużyty kondensator pracy w napędach jednofazowych.

Objaw to właśnie buczenie, sporadyczny start lub ruszanie dopiero „po pchnięciu” pancerza. Taki element wymienia się na model o identycznej pojemności i napięciu pracy, najlepiej zgodnie z kartą danego napędu. Jeżeli roleta zatrzymuje się w połowie, sprawdzamy, czy nie ma mechanicznej blokady w prowadnicach lub skrzynce, zanim podejmiemy kolejne kroki.

Zadziałanie RCD/MCB (zwarcia, upływy, przeciążenia)

RCD wyzwala się zwykle przy uszkodzeniu izolacji lub zawilgoceniu połączeń. Zaczynamy od przeglądu puszek, stanu złączek i przewodu ochronnego przy napędzie. Jeżeli RCD wybija po włączeniu kierunku, odłączamy sterowanie i sprawdzamy sam napęd – to pomaga rozdzielić problem na „instalacja” albo „silnik”.

Wyłącznik nadprądowy (MCB) zadziała przy zwarciu lub zbyt dużym prądzie rozruchowym, zwłaszcza gdy kilka rolet startuje naraz. Wtedy pomocne są: sekwencyjny start w sterowniku, korekta doboru zabezpieczenia do przekroju i rzeczywistego obciążenia oraz przegląd zacisków, czy nie ma luźnych połączeń powodujących grzanie.

Brak kalibracji/ pozycjonowania, krańcówki nie łapią

Jeśli roleta nie zatrzymuje się równo w skrajnych położeniach albo procenty w aplikacji „rozjeżdżają się”, wracamy do procedury kalibracji. W napędach z krańcówkami elektronicznymi uruchamiamy tryb uczenia i pozwalamy silnikowi wykonać pełne cykle

W wersjach mechanicznych wykonujemy drobne korekty śrubą „góra” i „dół”, każdorazowo testując pełen przejazd. Gdy roleta zatrzymuje się zbyt wcześnie, najpierw wykluczamy opory mechaniczne: prowadnice, listwę końcową, zwinięty pancerz.

Problemy z pilotem/ apką (parowanie, zasięg, interferencje)

Brak reakcji pilota zwykle oznacza rozparowanie, rozładowaną baterię albo zakłócenia radiowe. Wykonujemy reset i ponowne kodowanie zgodnie z instrukcją odbiornika, testujemy działanie z bliska, a jeśli trzeba – przenosimy moduł z dala od masy metalowej.

W systemach Wi-Fi upewniamy się, że moduł pracuje w stabilnej sieci 2,4 GHz i ma stałe zasilanie; w Zigbee/zwave pomagają urządzenia routujące tworzące „siatkę” sygnału. Gdy aplikacja pokazuje rolety jako „offline”, najpierw sprawdzamy lokalną łączność i dopiero potem chmurę.

Konflikty sterowania grupowego i brak interlocku

Objawy to losowe zatrzymania, wybicia zabezpieczeń albo „dziwne” zachowanie przy scenie „wszystkie w dół”. Przyczyną bywa wspólny sygnał podany z jednego wyjścia na wiele napędów bez właściwego rozdzielenia.

Wracamy do zasady: każdy silnik dostaje własny kanał z blokadą kierunków, a sterowanie centralne tylko wyzwala te kanały równolegle. Jeśli używasz przekaźników bez wbudowanego interlocku, dodajemy blokadę sprzętową lub stosujemy dedykowane sterowniki roletowe.

Zakłócenia i przepięcia (ochrona, filtracja)

Migotanie sterowników, samoczynne restarty po burzy czy losowe „zawieszki” to typowe skutki zakłóceń i przepięć. Długofalowo pomaga poprawnie dobrana ochrona w rozdzielnicy oraz krótkie, solidne połączenia do uziemienia. Lokalnie możesz ograniczyć emisję zakłóceń przez uporządkowanie przewodów w puszce, separację zasilania od linii sterujących i usunięcie zbędnych „pętli”.

Jeżeli któryś moduł nagrzewa się bardziej niż pozostałe, wracamy do kontroli warunków montażu – głębsza puszka, lepsze ułożenie przewodów i mniejsza liczba urządzeń w jednym miejscu potrafią całkowicie wyeliminować problem.

Jeśli po tych krokach problem się utrzymuje, izolujemy go: testujemy roletę na samym sterowaniu lokalnym, bez centrali i scen, a następnie dokładamy elementy po kolei. Dzięki temu szybko wskazujesz winowajcę i naprawiasz instalację punktowo, bez niepotrzebnych przeróbek.

SEKCJA FAQ (najczęstsze dylematy)

1. Czy można łączyć kilka rolet pod jeden obwód?

Tak – pod warunkiem że robisz to świadomie. Liczymy łączny prąd roboczy rolet, dodajemy zapas na rozruch i sprawdzamy, czy dobrane zabezpieczenie oraz przekrój przewodu spełnią wymagania (w tym szybkie wyłączenie przy zwarciu).

Wspólne N i PE są w porządku w obrębie jednego obwodu, ale każdy silnik musi mieć własne, odseparowane tory „Góra/Dół” sterowane przez łącznik, przekaźnik lub moduł z interlockiem. Jeśli planujesz jednoczesne uruchamianie kilku napędów, rozważ sekwencyjny start lub podział na dwie grupy – komfort i niezawodność od razu rosną.

2. Jak połączyć sterowanie lokalne z centralnym?

Najczyściej przez sterowniki, które mają jednocześnie wejścia przycisków lokalnych i wejście/komunikację centralną. Lokalny przycisk działa zawsze, a sygnał centralny wyzwala te same wyjścia kierunkowe w poszczególnych modułach.

Alternatywa to aktory na szynie DIN w rozdzielnicy: każdy kanał obsługuje jedną roletę, a sygnał „ALL UP/ALL DOWN” tylko steruje poszczególnymi kanałami z pełną separacją elektryczną. Dzięki temu zachowujesz intuicyjne sterowanie z muru i wygodę scen w całym domu.

3. Jak ustawić pozycje pośrednie i „wietrzenie”?

Najwygodniej w modułach z kalibracją: po pierwszym pełnym cyklu sterownik zna czas biegu i zatrzymuje roletę na wskazanym procencie. Wtedy zapisujesz ulubioną pozycję „wietrzenia” i przywołujesz ją jednym kliknięciem.

Gdy masz tylko krańcówki mechaniczne i brak kalibracji, możesz posłużyć się krótkim impulsem czasowym – to działa, ale nie daje takiej powtarzalności. Po każdej zmianie mechanicznej (np. serwis pancerza) warto wykonać ponowną kalibrację, żeby procenty znów były precyzyjne.

4. Czy PE jest wymagany przy II klasie ochronności?

Jeśli napęd jest w II klasie (symbol podwójnego kwadratu) i producent nie przewidział zacisku PE, przewodu ochronnego nie podłączamy do samego silnika. Nadal jednak zachowujesz ciągłość PE w całej instalacji i łączysz do ziemi wszystkie metalowe elementy osprzętu, które tego wymagają. Jeżeli roleta ma przewód żółto-zielony to znaczy, że jest w I klasie i PE podłączasz obowiązkowo.

5. Jakie przekroje i zabezpieczenia dla rolet?

Trzymamy się danych producenta napędów i realnej trasy przewodów. Dla pojedynczej rolety w typowych odległościach najczęściej wystarcza 1,5 mm² z odpowiednio dobranym zabezpieczeniem nadprądowym, a przy dłuższych odcinkach lub kilku roletach na jednej linii rozsądniej przejść na 2,5 mm².

Dobór wyłącznika nadprądowego podporządkowujemy przekrojowi i spodziewanym prądom (z zapasem na rozruch), a czułość RCD pozostaje 30 mA. Jeśli kilka rolet startuje równocześnie, pomaga charakterystyka lepiej tolerująca prądy rozruchowe lub jeszcze lepiej – sekwencyjny start w sterowniku.

Zasada jest prosta: sumujemy prądy, weryfikujemy spadek napięcia i impedancję pętli zwarcia dla szybkiego zadziałania zabezpieczeń – dopiero wtedy finalizujemy dobór. Dzięki temu instalacja jest cicha, chłodna i przewidywalna w eksploatacji.

Polecane
